蒸發傳感器

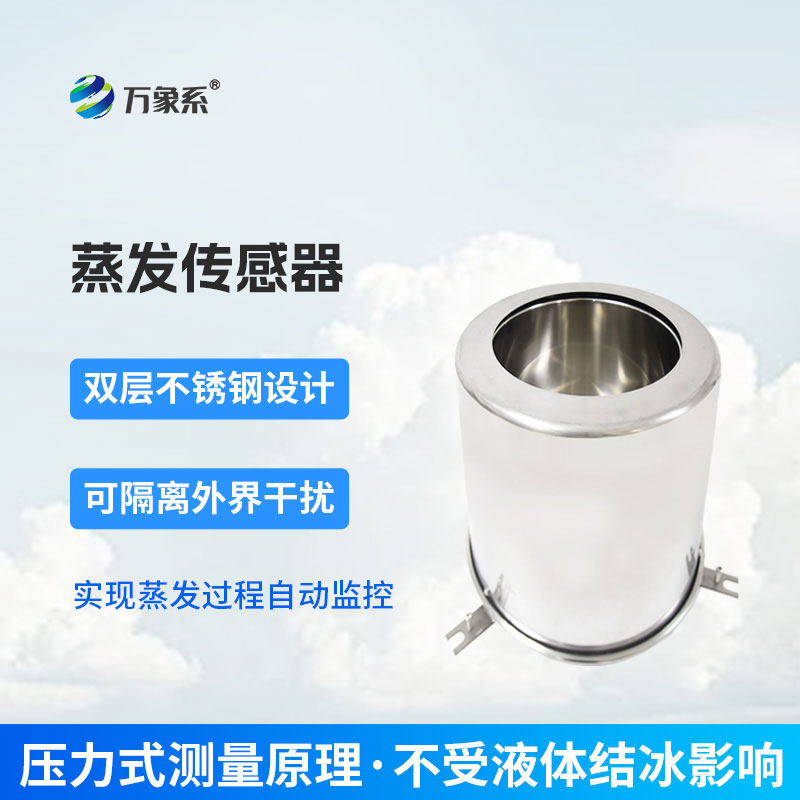

蒸發傳感器又稱蒸發量傳感器，蒸發傳感器是一款可以準確地測量單位面積水面蒸發量的儀器，可用于農業物聯網、水文氣象領域等多種環境下均可使用，如液體或結冰均可測量，適用于氣象、農業、水文等部門。

1. 概述
   WX-ZF/485型蒸發傳感器是用于農業物聯網、水文氣象領域對水面蒸發量的簡
   易測量儀器。原理上是通過高精稱重方法配合算法計算得知，此方法性價比
   高，可用于水文、氣象上對水面蒸發量的簡易測量。
   2.技術參數
   .口 徑： 200mm
   .精 度： 1％
   .測量范圍：0～80mm
   .供電方式：DC12V
   .環境溫度：-40℃～80℃
   .信號輸出：RS485 通訊（MODBUS 協議）
   3.功能及特點：
   .性價比高；
   .性能穩定，線性度好
   .安裝方便，操作簡單
   .不銹鋼材質，不起銹，保證傳感器使用壽命
   .結構設計合理，外觀質量佳
   3.安裝方式
   蒸發傳感器設置在露天空曠平坦地方，并能終日受到陽光照射，調好水平，底
   座用水泥固定好，觀測前注入80mm 清水即可測量。
   4.供電及通訊端接線方式
   紅線：供電正 黑線：供電負
   黃線：RS485A
   蘭線：RS485B
   5、計算方法：
   蒸發傳感器的計算：
   傳感器使用時需要每日20 時手動給蒸發量傳感器加水到80mm，約2500g 清
   水。氣象觀測中每日20 時得出一天的蒸發量。
   標準公式：蒸發量=前一日水面高度+降水量(以雨量器觀測值為準)-測量時水面
   高度-溢流量。若選擇模擬量輸出型產品：
   WX-ZF/485 蒸發量傳感器設計輸出4~20mA，對應水位0mm-80mm；高水位刻
   度(水位80mm)輸出20mA ；低水位刻度水位0mm 輸出4mA。為保證測量準
   確性，使用時，每日20 時手動給蒸發量傳感器加水至80mm 高度，這時傳感
   器輸出20mA，對應水位80mm，即原量；經過24 小時蒸發后剩余的水位為余
   量。
   公式：每日蒸發量=原量（原量80mm）-余量（當日20 時剩余的水位高度）
   每小時蒸發量的計算：每小時蒸發量=原量（前1 小時的水位高度）-余量（剩
   余的水位高度）
   瞬時蒸發量的計算：瞬時蒸發量（根據查詢上報的間隔，如15 分鐘）=原量
   （前次查詢的水位高度）-余量（本次剩余的水位高度）
   當有降雨時，降雨量不參與計算，輸出值只做參考，這時蒸發量無意義。
