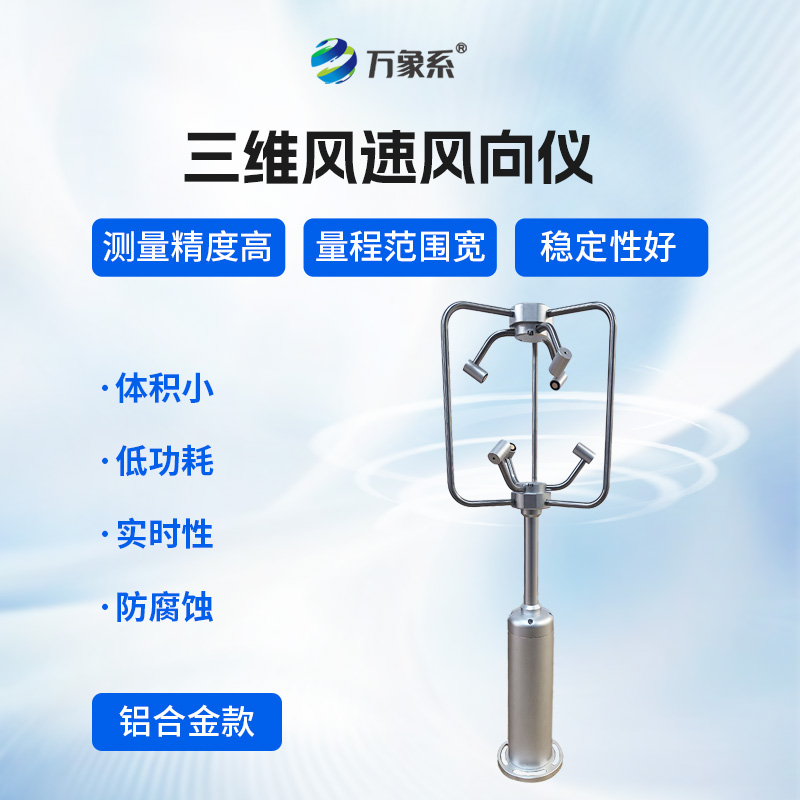

超聲波三維風速風向儀

超聲波三維風速風向儀又稱鋁合金款三維風速儀，三維超聲風傳感器，超聲波三維風速風向儀可同時提供三個維度方向的風速測量，在2D測量模式下可水平風速、垂直風速、風向及風溫、聲速,在3D測量模式下可以測量U、V、W軸上的風速，采用優質鋁合金殼體設計，結構緊湊美觀，主要應用于風力發電、道路橋梁氣象監測、環保等。

1. 超聲波三維風速風向儀產品概括

WX-SWF1三維超聲波風傳感器可同時提供三個維度方向的風速測量。采用優質鋁合金殼體設計，結構緊湊美觀，便于安裝和維護。主要應用于風力發電、道路橋梁氣象監測、環保等。

WX-SWF1三維超聲波風傳感器，在2D測量模式下可水平風速、垂直風速、風向及風溫、聲速,在3D測量模式下可以測量U、V、W軸上的風速。

WX-SWF1三維超聲風傳感器采用9~36伏直流電供電并配有4針的M12連接器供安裝?？稍跇O為惡劣環境下工作，無須額外維護。外殼采用特殊表面處理工藝，具有較高的抗腐蝕性與抗風沙性，同時密封防護等級可達IP67級。

2. 技術參數及要求

2.1 環境要求

工作溫度：-50℃～+85℃

儲存溫度：-50℃～+85℃

工作濕度：0-100%

海拔高度：0～4000m

2.2 功能描述

類型：三維超聲波風傳感器

外殼材質：硬氧鋁合金

供電電源：9~36VDC

重量：1.5kg

工作電流：24V@20mA

輸出信號類型：RS-485

防護等級：IP66

參數設置：出廠已完成配置，如有特別要求，可以通過配置軟件進行波特率、輸出方式等參數配置。

風速

測量范圍：0~50m/s

分辨率：0. 01m/s

精度：±0.2m/s (0-10m/s)、±2% (>10m/s)

風向

測量范圍：0~359.9°(U-V平面內的0~359.9°風向角，指北線朝正北，0.0°=北，90.0°=

東，180.0°=南，270.0°=西)

分辨率：0.1°

精度：±2°

聲波溫度(風溫)

溫度范圍：-50 至+50oC

分辨率：0.1oC

精度：±2oC(0~30m/s)

2.4. 設備尺寸
